Quick Canoe 155 - budowa

Naprawa, modernizacja, budowa z drewna. Patenty i sztuczki. Zrób to sam.

Quick Canoe 155 - budowa

Postprzez Artur » 7 maja 2014, o 20:57

No to jak mówiłem, tak zrobiłem ;). Budowa mojego pierwszego canoe oficjalnie się rozpoczęła, z czego niezmiernie się cieszę :D !

Kanujke opisałem dokładniej w poniższym wątku:
quick-canoe-155-sklejkowe-t4873.html

Część materiałów kupiłem już wcześniej, ale najistotniejsze czyli sklejka dotarła dopiero dzisiaj.
Koszty jakie poniosłem do tej pory:

Sklejka 6mm 3 arkusze - 270zł
żywica poliestrowa + utwardzacz - 36zł
taśma szara (power tape) - 26zł
lakier bezbarwny Uretolux - 33zł
Klej Soudal D4 - zostało po Piranii

Potrzebuję jeszcze, taśmę szklaną, drewno na listwy odbojowe, yok i konstrukcję ławeczek, oraz farbę do pomalowania kadłuba z zewnątrz i paski na ławeczki. Coś tam pewnie jeszcze dojdzie, ale niewiele. Całkowity koszt materiałów oceniam na maksymalnie 600zł, ale to wyjdzie w praniu.

Co do czasu, to liczę, że będzie to budowa błyskawiczna :D, ale ostateczny deadline, to sierpniowy zlot canoe :oops:.
Zobaczymy co z tego wyjdzie.

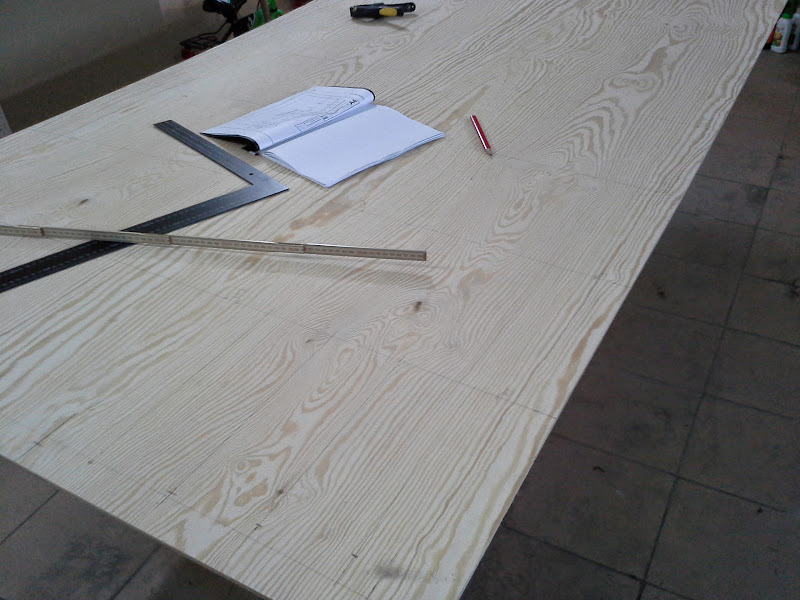

Nie mogłem wytrzymać i poszedłem do garażu na pół godzinki i zacząłem trasowanie. Mam już wytyczone punkty pod połowę dna i pół burty.
Mam teraz dylemat, czy trasować wszystkie 6 kawałków, czy wyciąć te dwa a pozostałe odrysować od wyciętych. W drugim wypadku ryzykuję pewne niedokładności, więc jeszcze przemyślę sprawę.
Teraz muszę pożyczyć od kogoś wyrzynarkę, bo chcę zaoszczędzić czasu i nie chcę się już ręcznie szarpać.
Na razie tyle, jeszcze wrzucam 3 zdjęcia.

Obrazek

Obrazek

Obrazek
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła

Re: Quick Canoe 155 - budowa

Postprzez ra_dek » 7 maja 2014, o 21:29

:||: Kolejna łajba w robocie 8-)
Może to głupia uwaga, ale mimo wszystko. Jeśli ktoś nie bawił się wyrzynarką to przed zabraniem się do "krojenia" warto chwilę poćwiczyć, zwłaszcza jeśli sprzęt nie jest z najwyższej półki. Wyrzynarki lubią chadzać własnymi ścieżkami :lol:
Avatar użytkownika
ra_dek
*******

Images: 147
Dziękował/a : 2913
Dziękowano: 581
Dołączył/a: 28 maja 2013
Lokalizacja: Kraków
Sprzęt: ponton z Intexu

Re: Quick Canoe 155 - budowa

Postprzez Artur » 7 maja 2014, o 21:41

Heh, dzięki za radę. Piłę mam i wiem, że bez problemu sobie poradzę i będzie to dobrze zrobione, ale chciałbym zaoszczędzić czas. Z drugiej strony z wyrzynarki nigdy nie korzystałem i może ta nauka będzie mnie więcej kosztowała niż to warte.

Dorzucam jeszcze dwa rysunki z projektu, widać rozmieszczenie elementów na arkuszach sklejki oraz przekroje. Canoe zostało zaprojektowane z dosyć sporym kilem, co widać na rysunkach. Projekt przewiduje płetwę z przodu i z tyłu a dodatkowo na to kil po całej długości, myślę że w takim wykonaniu kiepsko by się łódką manewrowało. Zamierzam zrezygnować z obydwu elementów i pozostawić gładkie dno. Chciałbym, żeby canoe zachowaniem na wodzie przypominało tradycyjne konstrukcje.

Obrazek

Obrazek
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła

Re: Quick Canoe 155 - budowa

Postprzez Czołg » 8 maja 2014, o 08:14

Artur - podziwiam Cię :||:

O ile z wytyczeniem i wycięciem bym sobie poradził to nałożenie żywicy mnie przeraża :shock:
A z wyrzynarką to faktycznie uważaj. Chadzanie noża wyrzynarki na boki to jedno, a drugie to trzeba uważać żeby Ci nie poszarpała sklejki.
Z zaciekawieniem będę oglądał postęp Twoich prac i masz we mnie kibica! ;)
Grupa Kajakowa "MENAŻA 07"

-Jacek-
http://kajakczolgowy.blogspot.com
Avatar użytkownika
Czołg
*******

Dziękował/a : 790
Dziękowano: 628
Dołączył/a: 18 stycznia 2014
Lokalizacja: Warszawa, Warka i okolice
Sprzęt: Carolina14, Canyon, Cerro

Re: Quick Canoe 155 - budowa

Postprzez Artur » 8 maja 2014, o 09:02

Czołg napisał(a):Artur - podziwiam Cię :||:

O ile z wytyczeniem i wycięciem bym sobie poradził to nałożenie żywicy mnie przeraża :shock:


Dzięki :). Chyba rzeczywiście odpuszczę tą wyrzynarkę i pojadę ręcznie.
Co do laminowania, to z poprzedniej budowy był to dla mnie najgorszy moment. Jednak tutaj do laminowania mam łącznie 20 mb paska o szerokości 5cm, więc na prawdę nie jest to takie straszne, dlatego nie porywam się na bardziej skomplikowane projekty 8-) .
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła

Re: Quick Canoe 155 - budowa

Postprzez ra_dek » 8 maja 2014, o 10:15

Racja, zapomniałem, wyrzynarka lubi strzępić sklejkę, ale dobrze dobrane ostre ostrze dają radę. Najważniejsze to się nie śpieszyć, trzeba pozwolić wyrzynarce wyrzynać, nie można jej za bardzo popędzać ;)

Artur zainteresuj się laminowaniem z folią, to metoda stosowana przy naprawach. Na zewnątrz po żywicy kładziesz folię a ona wygładza "spoinę". Niewiele więcej roboty a efekt ładniejszy i o lepszych właściwościach nautycznych - mniejsze opory 8-)
Avatar użytkownika
ra_dek
*******

Images: 147
Dziękował/a : 2913
Dziękowano: 581
Dołączył/a: 28 maja 2013
Lokalizacja: Kraków
Sprzęt: ponton z Intexu

Re: Quick Canoe 155 - budowa

Postprzez Artur » 8 maja 2014, o 12:02

ra_dek napisał(a):Artur zainteresuj się laminowaniem z folią, to metoda stosowana przy naprawach. Na zewnątrz po żywicy kładziesz folię a ona wygładza "spoinę". Niewiele więcej roboty a efekt ładniejszy i o lepszych właściwościach nautycznych - mniejsze opory 8-)


Dzięki za radę, ale to już wstępnie przetestowałem przy pierwszej budowie. Konstruktor Piranii sam sugeruje takie rozwiązanie i wygląda że jest bardzo skuteczne.
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła

Re: Quick Canoe 155 - budowa

Postprzez ra_dek » 8 maja 2014, o 14:25

ManaT :||:

Artur napisał(a):
ra_dek napisał(a):Artur zainteresuj się laminowaniem z folią, to metoda stosowana przy naprawach. Na zewnątrz po żywicy kładziesz folię a ona wygładza "spoinę". Niewiele więcej roboty a efekt ładniejszy i o lepszych właściwościach nautycznych - mniejsze opory 8-)


Dzięki za radę, ale to już wstępnie przetestowałem...

Się zapytowywuje gdzie opis?
Mam zamiar laminować, a czytałem że spec folia potrzebna, napisz coś więcej o tym "foliowaniu".
Avatar użytkownika
ra_dek
*******

Images: 147
Dziękował/a : 2913
Dziękowano: 581
Dołączył/a: 28 maja 2013
Lokalizacja: Kraków
Sprzęt: ponton z Intexu

Re: Quick Canoe 155 - budowa

Postprzez Artur » 8 maja 2014, o 17:04

Co do kładzenia folii na żywicę moja cała wiedza bierze się z tych dwóch zdań ;)

Aby powierzchnia złącza była gładka, dobrze jest przed zżelowaniem żywicy nałożyć na laminat pasek folii polietylenowej i wygładzić go ręką wyciskając pęcherze powietrza. Po zżelowaniu żywicy (ok. 1 h) zrywamy folię.


ze strony: http://www.maderskiyachts.alpha.pl/jachty.htm

Ja wykorzystałem zwykłego stretcha i tam gdzie udało mi się dokładnie ułożyć, to faktycznie laminat wychodził gładziutki, także różnica była duża.
Nie wiem tylko, czy mówimy o tym samym :D
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła

Re: Quick Canoe 155 - budowa

Postprzez Czołg » 9 maja 2014, o 08:24

eltech napisał(a): ładnie doszlifowujesz czołgiem

Taaaaa, na pewno... :lol: :lol: :lol:
Grupa Kajakowa "MENAŻA 07"

-Jacek-
http://kajakczolgowy.blogspot.com
Avatar użytkownika
Czołg
*******

Dziękował/a : 790
Dziękowano: 628
Dołączył/a: 18 stycznia 2014
Lokalizacja: Warszawa, Warka i okolice
Sprzęt: Carolina14, Canyon, Cerro

Re: Quick Canoe 155 - budowa

Postprzez Artur » 11 maja 2014, o 13:46

No to jedziemy dalej.
Dzisiaj chwilę posiedziałem przy sklejce, która ma zostać kanadyjką ;). No i pierwszy element wycięty (połowa burty).
Ciąłem ręcznie, bo nikt nie ma wyrzynarki ;). Wycięcie zajęło mi 12 minut, pozostało jeszcze tak 5 razy. Czasowo to nie problem, tylko ręka strajkuje :mrgreen:. Chociaż i tak nie jest źle, jak robiłem żaglówkę, to cięcie w sklejce 10 mm było dużo gorsze.
Znając siebie skończę na cięciu wszystkiego ręcznie, jeden element na dzień i nie będzie źle.
Jeszcze kilka zdjęć, chociaż dużo ich nie będzie, bo robię mały eksperyment i nagrywam film z budowy, później chciałbym poskładać z tego jeden w przyspieszonym tempie :D.

Obrazek

Obrazek

Obrazek

Obrazek
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła

Re: Quick Canoe 155 - budowa

Postprzez Czołg » 11 maja 2014, o 14:06

Pięknie! Jeśli cięcie zajmuje 12 minut to proponuję jeden kawałek rano i jeden wieczorem :lol: Będziesz miał siłkę 2 razy dziennie ;)
Bardzo mnie ciekawi ten projekt!
Grupa Kajakowa "MENAŻA 07"

-Jacek-
http://kajakczolgowy.blogspot.com
Avatar użytkownika
Czołg
*******

Dziękował/a : 790
Dziękowano: 628
Dołączył/a: 18 stycznia 2014
Lokalizacja: Warszawa, Warka i okolice
Sprzęt: Carolina14, Canyon, Cerro

Re: Quick Canoe 155 - budowa

Postprzez Artur » 11 maja 2014, o 14:19

Czołg napisał(a):Będziesz miał siłkę 2 razy dziennie ;)


Jeszcze żebym umiał machać tak z piłą w lewej ręce, to już całkiem była by rewelacja :lol:.
Bo tak to trochę niesymetrycznie masę mięśniową będę rozbudowywał ;).

[edit]

No to poszedłem za ciosem i radą Czołga, no i połowa dna wycięta :D
Obrazek

W sumie 10 minut, więc daruje sobie tą wyrzynarkę, bo 1/3 wycinania za mną ;).
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła

Re: Quick Canoe 155 - budowa

Postprzez Kornelia_G » 12 maja 2014, o 10:08

Artur :||:
Będzie kolejne pływadło. Wycięte ręcznie będziesz bardziej kochał ;)
Wszelkie uwagi i sugestie w sprawie Bazy Rzek i Kanałów proszę pisać tu: posting.php?mode=reply&f=11&t=3673
Kornelia_G
****

Images: 2
Dziękował/a : 54
Dziękowano: 13
Dołączył/a: 26 czerwca 2013
Sprzęt: biore od rodziców

Re: Quick Canoe 155 - budowa

Postprzez stary-neptun » 12 maja 2014, o 11:35

Zapowiada się ciekawie. Dość prosty projekt, idealny dla początkującego szkutnika. Oczywiście Artura nie można nazwać początkującym, żaglówka wszak opływana :)
Gratuluję pasji i konsekwencji. U dzisiejszej młodzieży nie są to cechy powszechnie występujące, a przecież pożądane.
Avatar użytkownika
stary-neptun
**

Dziękował/a : 28
Dziękowano: 18
Dołączył/a: 06 czerwca 2013
Sprzęt: neptun

Re: Quick Canoe 155 - budowa

Postprzez Ted » 12 maja 2014, o 21:54

Będę śledził postępy na bieżąco. Chciałbym mieć Arturze taki warsztacik jak ty i tak sobie majsterkować.
Samozaparcia ci nie brakuje bo to kolejny projekt w tak krótkim czasie.
Ted
*****

Dziękował/a : 465
Dziękowano: 559
Dołączył/a: 20 lutego 2014
Sprzęt: kajak pneumatyczny

Re: Quick Canoe 155 - budowa

Postprzez Artur » 14 maja 2014, o 19:12

Nareszcie po 3 dniach pogoda pozwoliła wyciąć kolejne elementy, ostatnio co miałem się zabierać to padał deszcz, a wycinać muszę pod chmurką.
Kolejne elementy odrysowałem, od tych wyciętych na początku i wyszły całkiem równo ;). Dzięki temu mam już 2/3 wycinania za sobą :mrgreen: .

Obrazek

Obrazek

Aktualnie martwi mnie jedna sprawa, nie mogę kupić tkaniny w taśmie (5cm) na łączenia. Sprzedawca u którego ostatnio kupowałem nie ma i nie wiem gdzie szukać :|
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła

Re: Quick Canoe 155 - budowa

Postprzez Artur » 14 maja 2014, o 19:48

eltech napisał(a):może zakupy w sieci z dostawą do domu


Na mojej "wsi" ciężko w inny sposób coś kupić ;). Sęk w tym, że w necie z tym krucho.
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła

Re: Quick Canoe 155 - budowa

Postprzez ra_dek » 14 maja 2014, o 19:49

Avatar użytkownika
ra_dek
*******

Images: 147
Dziękował/a : 2913
Dziękowano: 581
Dołączył/a: 28 maja 2013
Lokalizacja: Kraków
Sprzęt: ponton z Intexu

Re: Quick Canoe 155 - budowa

Postprzez Artur » 14 maja 2014, o 20:40

Radek zgodnie z informacja ze strony została ostatnia sztuka ;). Maila z pytaniem juz wysłałem.
Avatar użytkownika
Artur
******

Dziękował/a : 375
Dziękowano: 533
Dołączył/a: 24 października 2013
Lokalizacja: Drawsko Pom.
Sprzęt: żagle, silnik, wiosła
